手持式超声波局部放电检测仪,【天正华意电气设备(安阳市分公司)tianzh3611-74】经验丰富,售后服务有保障,多年来我们始终致力于研发与制造,只为给您带来更加、更加可靠的手持式超声波局部放电检测仪产品,欢迎来厂选购,联系人:杨经理,地址:平度市平安路2号。

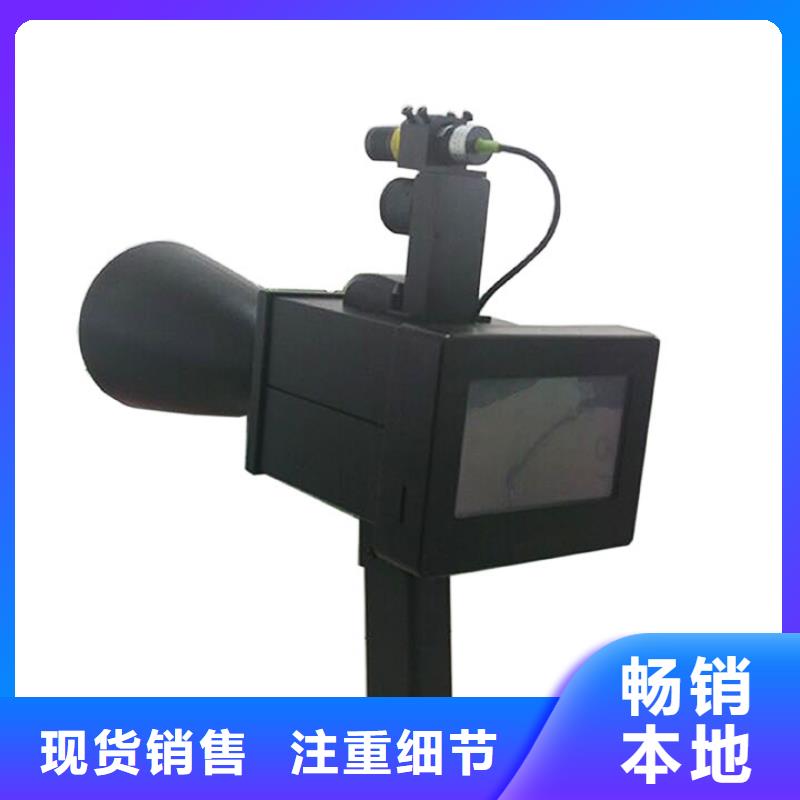

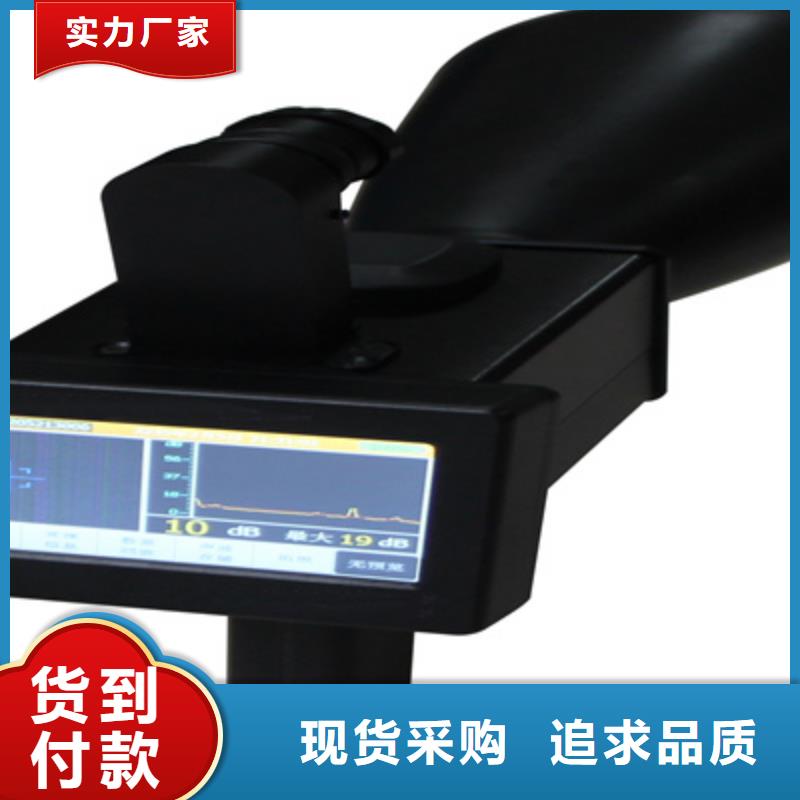

手持式超声波局部放电检测仪便携式局部放电综合测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。便携式局部放电综合测试仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、测试电缆组成。二、产品主要特点介绍 1、抗干扰能力较强，检测数据准确利用数字滤波技术，可以有效地现场干扰，在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器，检测频带可覆盖300MHz-1.5GHz（任意频带可选），可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用光纤连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统采用多种连接方式，传感器与主机之间选用BNC、SMA接口、光纤三种方式，便于使用。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。

手持式超声波局部放电检测仪 友情提示感谢您选用我司产品，本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除，在初次使用时，请详细阅读，有助于您熟练地使用，确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。局部放电检测仪，配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

手持式超声波局部放电检测仪 数据存储系统将数据存储在SD卡/USB中，为了保证软件正常存储及读取，应保证SD卡/USB有效。存储前应先在系统设置中设置文件名称、设备名称、任务编号，以作为日后查看标识。保存数据—在停止状态下，按【保存数据】键，可对数据和当前显示的图谱进行存储，数据存储在SD卡或USB设备中。5.9数据查看按【查看记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型，同步方式，设备名称，任务编号，时间，单位局放值，背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。图5-17历史记录图表5-6操作表操作按键说明删除本条F1进入删除当前记录模式，通过取消和确认是否删除记录删除文件F2删除当前保存记录的文件 文件导出F3将数据文件导出到USB中蓝牙发送F4把数据发送到链接平台切换记录↑↓↑↓切换上下条记录翻页←→←上一页，→下一页 ，每页10条切换图谱取消切换当前记录的图谱返回确认返回到之前的测量模式5.10外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在【系统设置】里，设置【触发方式】→外同步，并将短天线接到主机外同步SMA端口，再将无线同步发射器接到试验电源上，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的标识进行接线；无线接收器在主机内部。
