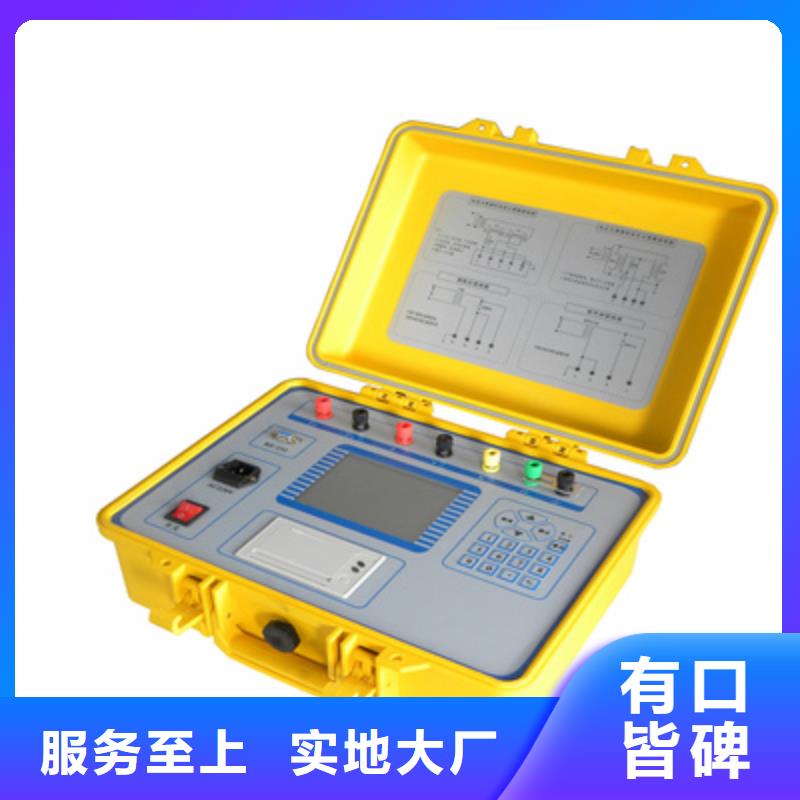

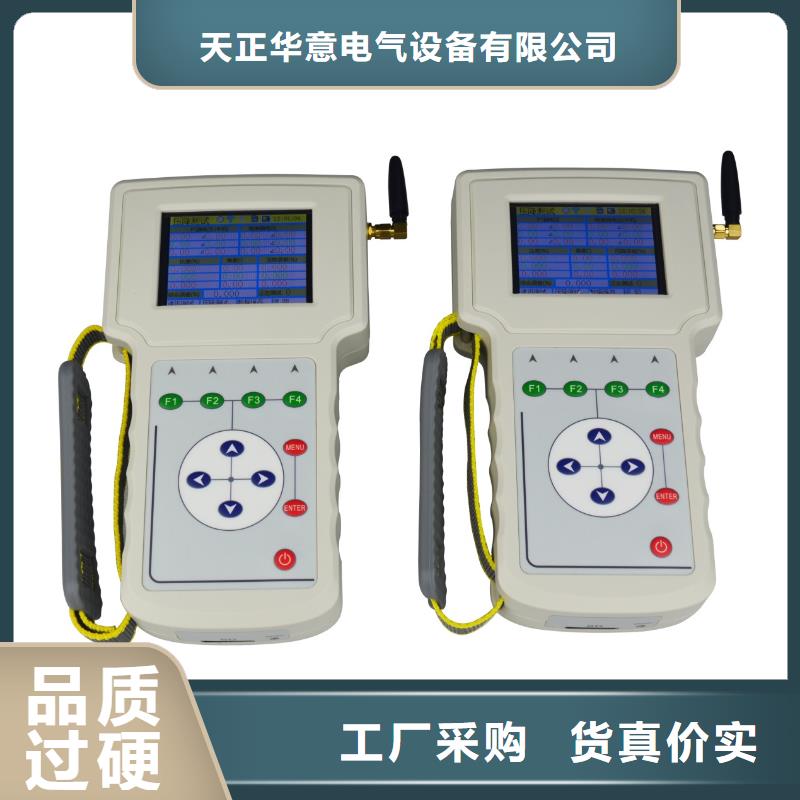

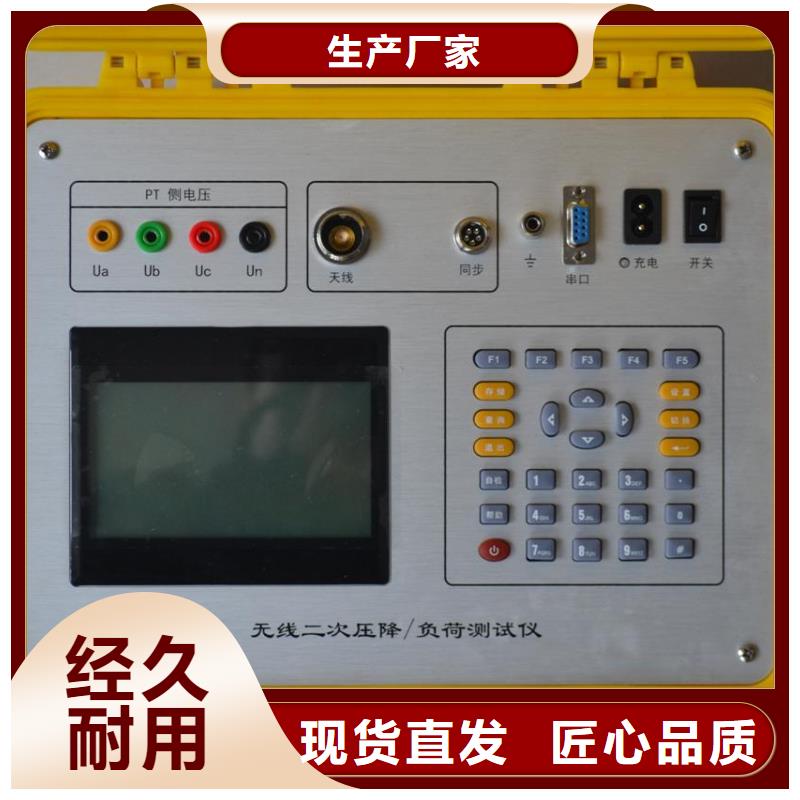

二次压降负载测试仪注意：相别一定要对应，否则测试结果不正确。接线图如下所示：CT负荷测试接线在CT端测试，其中电压用A相电压通道测量（接到测量终端的U1，UN上），电流用A相钳形电流互感器测量（接到测量终端的I1上）。接线图如下所示:2、PT二次负荷测试功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“PT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用来测量三相三线PT或者三相四线PT的二次负荷。开始测试之前需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，PT二次额定电压，额定二次负荷.通过“←”，“→”键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面，如下图所示:操作说明开始测试功能按下F1键开始测试，测试结果显示在页面上，其中U％表示 实际电压与额定二次电压的比值。保存数据功能按下F3键，将当前测量结果以及当前测量环境参数保存到内部存储器中。返回到测试环境参数界面按下F4键，界面返回到“PT负荷测试参数设置”界面。切换到主界面按下MENU键，仪表切换到主界面。3、CT二次负荷测量功能说明在主界面下，选择“负荷测试”，按“ENTER”键，进入负荷测试界面，然后选中“CT二次负荷”，按“ENTER”键后，界面如下图所示：该功能用于测试CT的二次负荷，界面如下图所示：开始测试之前，需要设置测试环境参数，包括测试点编号，当前温度，当前湿度，CT二次额定电流，额定二次负荷.通过“键移动到需要更改的选项，然后用“↑”，“↓”更改。更改完成后， 按下F1键进入下一界面

二次压降负载测试仪技术指标1、输入特性电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。电流测量范围： 0~5A，内置互感器分为5A(CT)档。钳形互感器为5A（小钳）、25A（小钳）、100A（中钳）、500A（中钳）、400A（大钳）、2000A（大钳）六个档位。（其中中型钳表和大型钳表为选配）相角测量范围：0~359.999°。频率测量范围：45~55Hz。2、准确度计量校验部分：电压：±0.05％（±0.1％）电流：±0.05％（±0.1％）（钳形互感器±0.5％）有功功率：±0.05％（±0.1％）（钳形互感器±0.5％）无功功率：±0.3％（±0.5％）（钳形互感器±1.0％）有功电能：±0.05％（±0.1％）（钳形互感器±0.5％）无功电能：±0.3％（±0.5％）（钳形互感器±1.0％）频率：±0.05％（±0.1％）相位：±0.2°3、电能质量基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.基波电压和电流之间相位差的测量误差：≤0.5°谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％三相电压不平衡度误差：≤0.2％4、工作温度工作温度：－10℃~ ＋40℃5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、标准电能脉冲常数标准电能脉冲常数：内置互感器常数（FL）＝10000 r/kW·h ，钳型互感器常数（FL）：

二次压降负载测试仪二次负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—电能表误差％εTA—电流互感器合成误差％εTV—电压互感器合成误差％εr—电压互感器二次导线压降引起的计量误差％在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。电网公司生产运营部的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。电压互感器二次实际负荷：电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。电流互感器二次实际负荷：电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。
